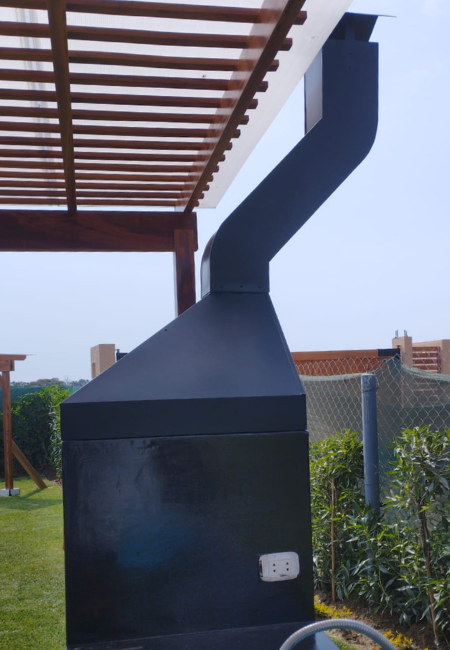

Campanas con ducto quebrado en acero galvanizado en color negro
En el diseño de una zona de parrilla, una de las preguntas más frecuentes es si el ducto de extracción de la campana debe subir completamente recto. La respuesta es no siempre.
En muchos proyectos existen limitaciones estructurales, como vigas, columnas, techos inclinados o elementos arquitectónicos que impiden un recorrido vertical directo. En estos casos, la mejor alternativa es diseñar una campana con ducto de tiro quebrado, una solución técnica que mantiene la eficiencia de la extracción sin afectar la estética del espacio.
Campana en terraza en San Borja
Campana con muros laterales
Campana en Asia Campo
Campana en parrilla en San Borja
Solicita la cotizacion de campanas para parrillas por WhatsApp
¿Qué es un ducto de tiro quebrado?
Un ducto de tiro quebrado es aquel que cambia de dirección mediante uno o más ángulos para evitar obstáculos presentes en la construcción. A diferencia de una instalación convencional, el recorrido se adapta a las condiciones reales del proyecto.
Lo importante es que estos cambios de dirección sean diseñados correctamente para minimizar la pérdida de rendimiento del sistema de extracción.
¿Cuándo se utiliza las campanas con ducto quebrado?
Este tipo de instalación suele ser necesaria cuando:
- Existe una viga que bloquea el paso del ducto.
- La cubierta tiene una pendiente que obliga a cambiar el recorrido.
- Hay instalaciones eléctricas, sanitarias o estructurales que no pueden modificarse.
- Se busca mantener una mejor integración arquitectónica con la fachada o el techo.
- El punto de salida del humo se encuentra desplazado respecto a la parrilla.
Cada proyecto presenta condiciones diferentes, por lo que el diseño del ducto debe realizarse de forma personalizada.
¿Se pierde capacidad de extracción?
Es una de las dudas más comunes.
La respuesta es que un ducto con cambios de dirección puede funcionar perfectamente, siempre que se respeten criterios técnicos durante su diseño.
Entre los aspectos más importantes se encuentran:
- Utilizar el diámetro adecuado del ducto.
- Reducir al mínimo la cantidad de quiebres.
- Emplear ángulos suaves cuando sea posible.
- Mantener una altura suficiente para favorecer el tiro natural.
- Fabricar un sistema completamente sellado para evitar fugas de humo.
Cuando estos criterios se cumplen, la campana mantiene un excelente desempeño.
La importancia del diseño de las campanas de ducto quebrado desde el inicio
Muchas veces la ubicación de la parrilla se define antes de analizar por dónde saldrá el ducto de extracción. Esto puede generar complicaciones durante la ejecución de la obra.
Por eso, en Oniria Arquitectura evaluamos previamente:
- La estructura existente.
- El recorrido más eficiente del ducto.
- La ubicación de vigas y columnas.
- La salida hacia el exterior.
- La integración estética con toda la zona de parrilla.
De esta manera logramos instalaciones funcionales, seguras y visualmente limpias.

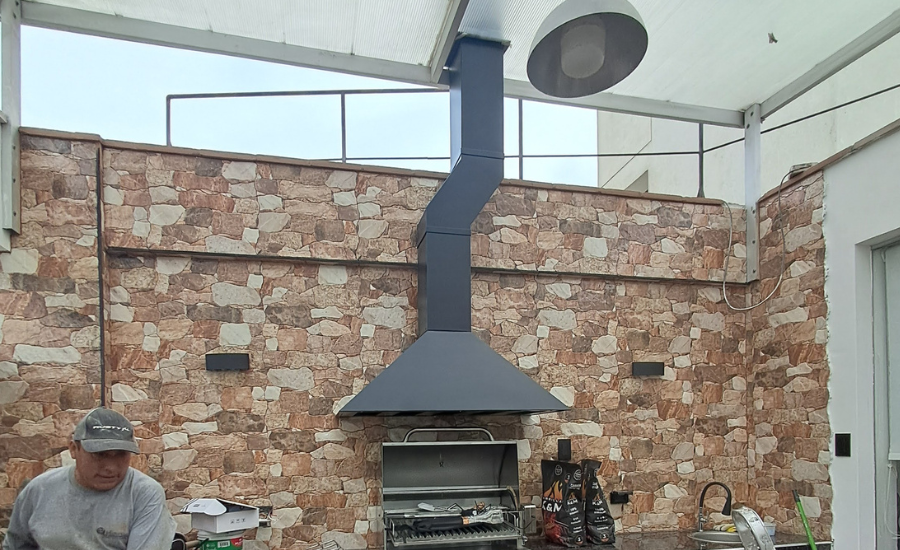

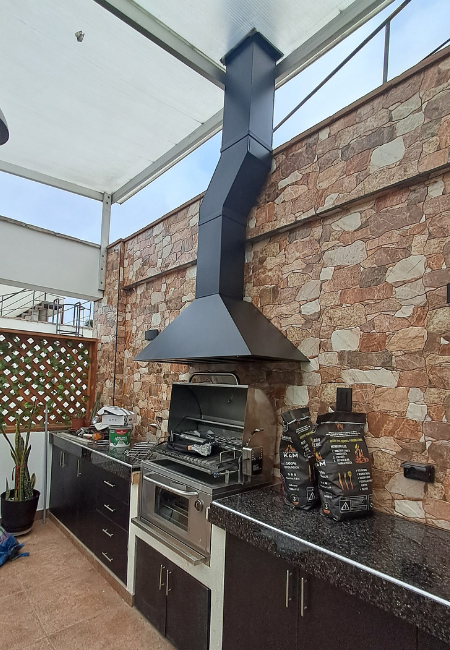

Un ejemplo de aplicación
En el proyecto mostrado a continuación, el ducto no podía subir completamente recto debido a las condiciones de la estructura existente.
La solución fue diseñar un ducto de tiro quebrado, logrando:
- Mantener una excelente capacidad de extracción.
- Integrar el ducto con el diseño arquitectónico.
- Evitar modificaciones costosas en la estructura.
- Conservar una apariencia moderna y elegante.
Este tipo de soluciones demuestra que un buen diseño no solo resuelve problemas técnicos, sino que también aporta valor estético al proyecto.
¿Necesitas una campana personalizada para tu zona de parrilla?
En Oniria Arquitectura diseñamos y fabricamos campanas de extracción a medida para terrazas, quinchos y zonas BBQ, adaptándonos a las condiciones específicas de cada proyecto.
Si tu espacio presenta vigas, techos inclinados o cualquier limitación para instalar un ducto recto, podemos desarrollar una solución eficiente y totalmente personalizada.
–
Descarga la ficha técnica de las campana de acero galvanizado
Esquema de ubicación de iluminación interior de las campanas pirámide con muros laterales negras
Sombreros de ductos de humo para campanas con ducto quebrado
Los sombreros de los ductos de humo tienen la finalidad de que no ingrese polvo ni agua de lluvia u otras impurezas a la parrilla. Si la salida se encuentra en un ultimo piso o en un espacio sumamente ventilado la altura entre el techo y el sombrero es mínima, estamos hablando de unos 25 cm aproximadamente
Detalle de encuentro de ducto
Sombrero de ducto de humo
Salida de ducto de campana
